Escaliers, règles générales

D’âpres la Fédération Française du Bâtiment et les règles et normes des métalliers, les règles ne font pas de distinction entre les dispositions applicables aux itinéraires externes et internes.

1. Escaliers;

Comme indiqué par la loi, lorsque le niveau de service est occasionnellement utilisé pour des personnes handicapées et qu'aucun ascenseur ou rampe n'est prévu, l'escalier d'accès doit répondre au moins aux exigences suivantes:

- Largeur mini de l'escalier est deux unités de passage des épaules 1,40 m et main courante = 1,20m

- Les dimensions sont; 16 cm hauteur maxi et largeur minimale est de 28 cm,

- Les escaliers à trois marches ou plus doivent avoir une main courante de chaque côté qui dépassent de la première et la dernière marche

- Le nez de la marche doit être clairement visible.

2. Les rampes;

La largeur minimale des rampes est de 1,40 m

L’inclinaison de la pente est ≥ de 5 % à 8 % sur longueur moins de 2 mètres et de 12 % sur longueur ≥ à 0,50 mètre.

Des paliers horizontaux de 1,40 m sont obligatoires chaque10 m si la pente est ≤ a 4 %, devant les portes, les plans inclinés et les sas.

Des garde-corps sont obligatoires s’il y a des différences de niveau plus que 0,40 m, cela ne concerne pas les quais.

3. Les accès fixes;

Les règles applicables aux escaliers stipulent que; les bâtiments résidentiels neufs et existants, collectifs et résidences individuelles doivent être construites et rénovées pour permettre aux personnes handicapées de les utiliser sans encombres.

Cependant, pour les maisons individuelles, cette exigence ne s'applique qu'aux maisons individuelles en construction ou construites pour la location ou pour la vente.

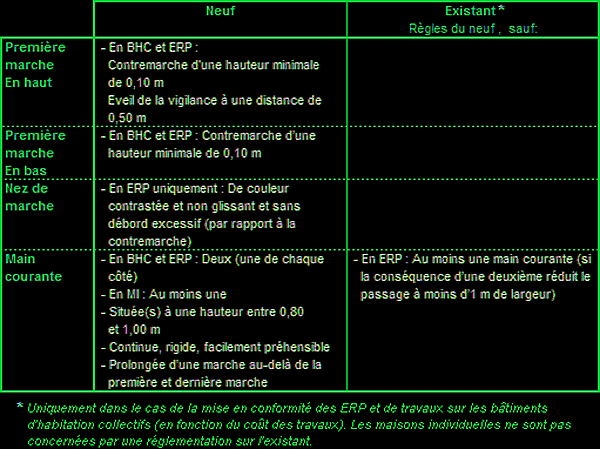

a. Escaliers extérieur;

b. Escaliers collectifs

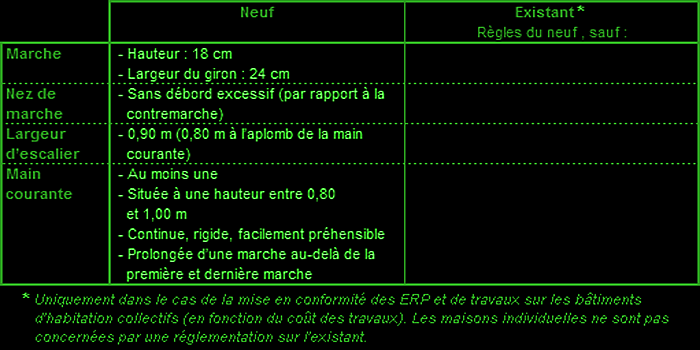

c. A l’intérieur des logements

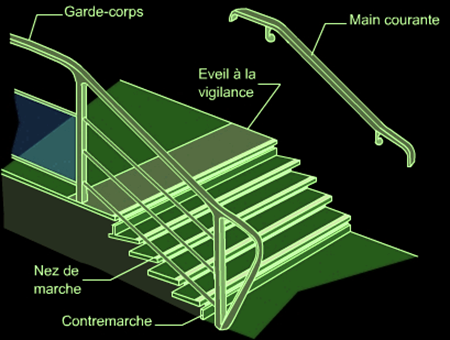

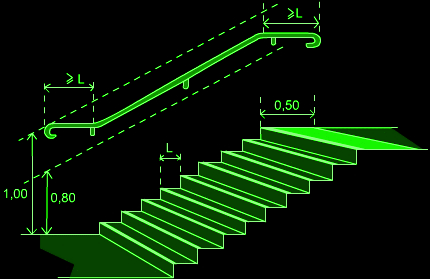

4. Garde-corps et mains courantes

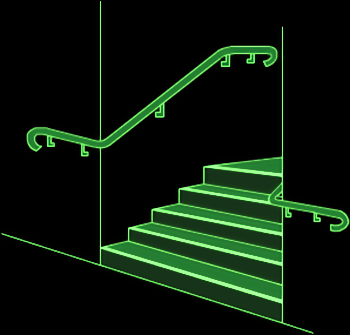

a. Extension de main courante

Une extension de la main courante est obligatoire quand l’escalier débouche sur une circulation ou un grand volume bordé de murs. Dans le cas d’un vide ou d’un obstaclec’est le garde-corps qui devra être prolongé. Il est recommandé que la main-courante continue au droit du palier pour éviter une discontinuité des appuis des personnes.

b. Les nez de marche et les revêtements de sol ne doivent pas excéder 10 mm et être de géométrie et conception à éviter les risques d’accroches.

Il est recommandé d’utiliser des couleurs et des effets de lumière pour assurer une meilleure visibilité des premières et dernières marches. Il est interdit d’utiliser des matériaux sans surfaces antidérapantes.

Les escaliers internes, externes et sur cheminements doivent respecter les règles de sécurité qui obligent un recouvrement de 5 cm entre les marches.

Exigences relatives aux escaliers

1. Exigences Générales

Un escalier est un lieu de passage différents des autres passages, c’est un passages d'un étage à l'autre. Ce paramètre détermine le confort de l'appareil pour l'utilisateur. Selon cette inclinaison, l'escalier se distingue des rampes, des échelles et même des échelles à marches. En plus de l'inclinaison, le confort dépend également de la taille (hauteur et longueur) des marches, et si elle s'arrête régulièrement pour se reposer. En permettant à l'utilisateur de saisir (main-courante) ou de le protéger de tout appareil susceptible de tomber comme balustrade, parapets, garde-corps ou autres équipements de sécurité personnelle peut être assurée.

Un escalier doit être stable en cours d'utilisation : il doit supporter son poids propre ainsi que les charges d'exploitation dépendant de son utilisation. Dans certains cas, l’escalier est considéré comme dégagement nécessaire à l'évacuation des personnes en cas d'incendie. Il doit alors être dimensionné en fonction du nombre de personnes à évacuer et devra être protégé de l'incendie au moins pendant le temps de l’évacuation de ces personnes. Depuis 2007, les règles d’accessibilité des bâtiments aux personnes à mobilité réduite viennent modifier et compléter certaines exigences de dimensionnement.

L'escalier doit supporter la charge pour laquelle il a été conçu ainsi que son propre poids, il doit être stable pour garantir la sécurité des utilisateurs.

Il peut être utilisée pour évacuation du publique en cas d'incendie et ça taille doit être déterminée en fonction du nombre de personnes à évacuer dans un temps déterminé.

En 2007, la règlementation d'accessibilité des immeubles pour les personnes à faible mobilité a été modifiée et certaines exigences ont été ajoutées.

Les règles changent suivant l’utilisation de l'escalier, pour des maisons unifamiliales, des immeubles à appartements, des immeubles de travail, des installations ouvertes au public ou des bâtiments industriels.

Pour les bâtiments industriels il existe d’autres équipements de passage tell que des échelles, à marches, à crinoline qui donnent accès à des lieux surélevés.

Exigences et dimensions

Pour déterminer les dimensions des escaliers et passerelles qui sont considérés comme des éléments architecturaux et constructifs, les réglementations nous obligent à tenir compte des effets combinés du poids de l'élément de construction mais aussi des charges météorologiques externes et des charges de fonctionnement correspondant à une utilisation normale.

Voir art. R111-11 de CCH et Art. TB R4214-1

Le Poids Propre

Le poids des composants du bâtiment est généralement calculé en fonction de la taille, la masse unitaire nominale et moyenne. Pour les escaliers métalliques, compte tenu de la densité des matériaux utilisés, il peut s'agir d'une estimation approximative du poids total des limons, marches et garde-corps.

À noter qu'en moyenne, la densité de l'acier µ est de 7 800 kg / m3.

Suivant la norme EN 1991-1-1 annexe A la densité de l'acier est comprise entre 77 / 78,5 kN / M3.

Poids d'exploitation

Les poids de fonctionnement des escaliers pour une utilisation donnée sont décrits dans le CCTP.

Toutefois, en l'absence d’une valeur précise, veuillez-vous référer à la norme de spécification actuelle pour déterminer la charge minimale en fonction de son utilisation voir EN 1991-1-1.

Ces valeurs changent selon qu'il s'agit d'un immeuble résidentiel, recevant du public, d'un immeuble pour bureaux, d’un bâtiment industriel ou d'un gradin ou tribune d’équipement sportif.

Charge climatique

La taille des composants du bâtiment affecté par les intempéries doit prendre en compte des charges de neige et vent en fonction de la zone d'installation de la structure.

Toutefois, pour les escaliers, les charges climatiques sur le territoire Français est moindre à la charge de neige à appliquer, et ne peut donc pas être cumulée.

L'influence du vent ne doit être appliquée qu'aux garde-corps non ajourées.

Pour toute information sur les valeurs à considérer, veuillez-vous référer au texte en vigueur pour les charpentes métalliques.

Règle parasismique

Voir Art. R563 ‐ 1 …. Art. R563 ‐ 8 catégories des bâtiments et Eurocode - 8

Chevilles et Fixations

Suivant le cas, qu’elles soient utilisées pour fixer une main courante ou un garde-corps de l'escalier, il est impératif d’utiliser des fixations marquée CE. Les fabricants de points d'ancrage fournissent des logiciels qui peuvent calculer automatiquement les points d'ancrage à prendre en compte pour des structures spécifiques.

L’utilisation de ces logiciels est fortement recommandé.
